省电机工程学会举办《智能变电站二次系统模块化关键技术》技术讲座

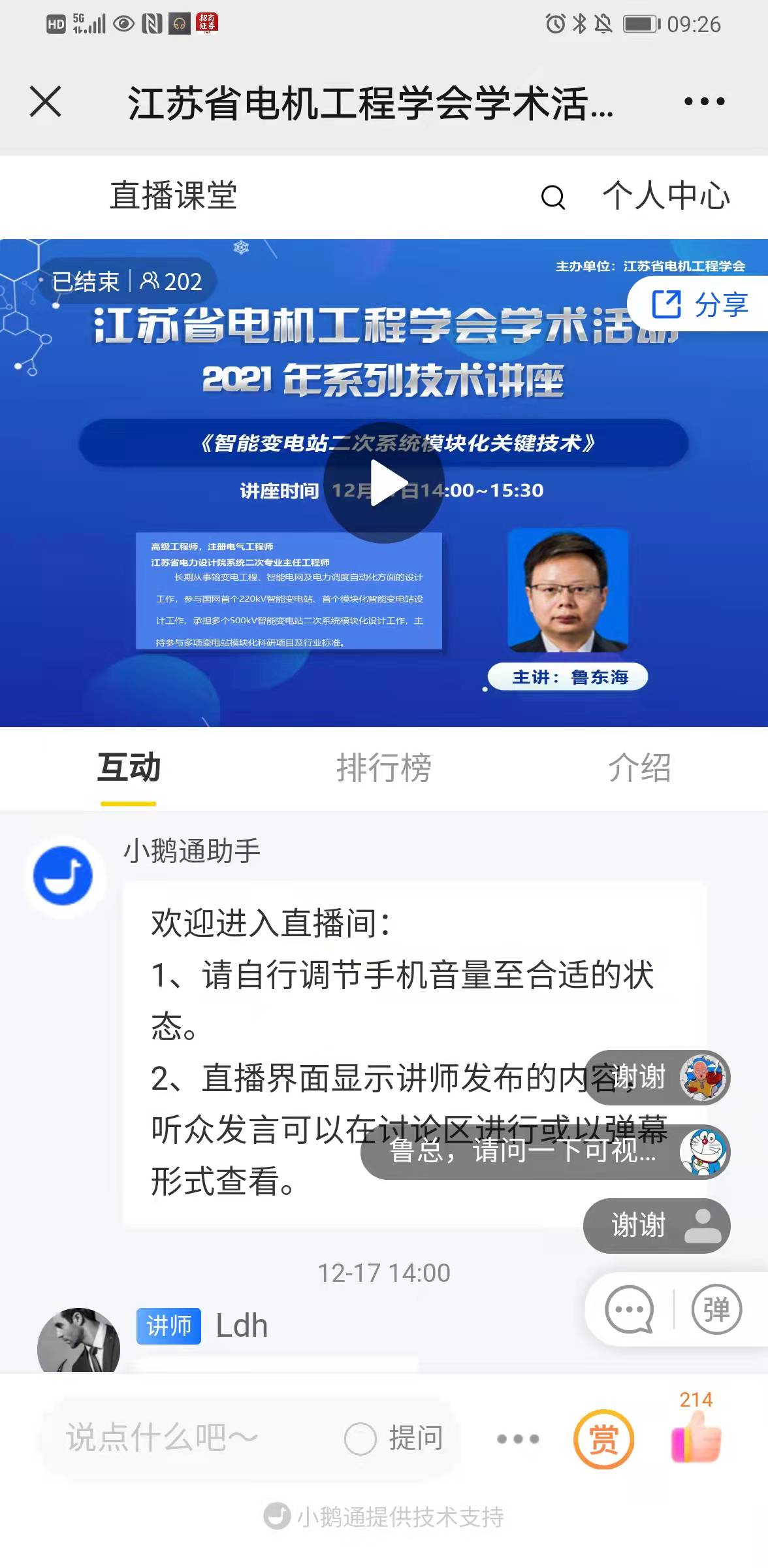

12月17日下午，江苏省电机工程学会采用网络直播方式举办2021年第二十七期线上讲座——《智能变电站二次系统模块化关键技术》，邀请中国能源建设集团江苏省电力设计院系统二次专业主任工程师鲁东海高主讲。省电机工程学会各会员单位、专工委会、学生分会及省内电力企业共200余人次在线观看了本次讲座。

近年来，国网公司创新变电工程建设模式，开展智能变电站模块化建设，大力推行 “标准化设计、工厂化加工、装配式建设 ”理念，全面提升电网建设能力。二次系统模块化是智能变电站模块化建设不可或缺的重要组成部分，讲座针对目前智能变电站二次系统模块化建设中采用的预制舱式二次组合设备、预制式二次组合设备、预制式智能控制柜、预制光缆及电缆等多项关键技术进行了详细阐述，并对二次系统模块化未来的技术发展进行了展望。项目提出预制舱“积木式热插拔机架结构”，舱内机架采用多层次标准化设计体系，实现单元积木式拼接、全预制标准接口，实现二次接线“即插即用”，缩短生产周期50%，实现改扩建装置热插拔。从柜体尺寸、柜面布置、智能设备在柜内的布置方式、光电缆连接器布置空间等方面出发，考虑高温、低温、风沙、雨水等问题，提出适应于国内典型地区不同气候环境条件下的防护措施和暖通方案。提出变电站“光回路建模及可视化应用方法”，采用XML语言实现二次设备、端口及光缆回路模型创建；通过PORT元素建立SPCD和SCD关联，解决逻辑回路与光回路的虚实对应问题，实现“回路可视化溯源”和基于三层图形的虚回路可视化对比。
